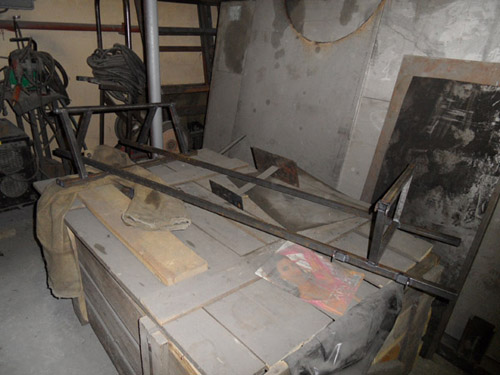

Начитавшись – насмотревшись, тоже решил себя попробовать в постройке багги – электро багги для сына (4 года), но с прицелом на будущий взрослый вариант, поэтому наверно заложил побольше прочности в подвеску. Раму решил не наворачивать, сделать максимально простой. Компоновка двухместная, рядом, но может и друг за другом, решу по ходу. Привод на оба задних колеса от электродвигателя через редуктор. Редуктора самодельные, двухступенчатые, U=13.
Технические характеристики:
Два электродвигателя от волги по 0,23 кВт, 2300 об/мин, управление ШИМ самодельное.
Максимальная скорость 11 км/ч.
Тормоза дисковые от велосипеда. Привод троссиком.

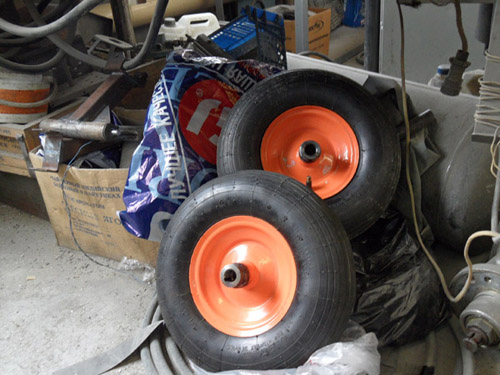

Колеса от садовой тачки – ф320 мм.
Эскиз:

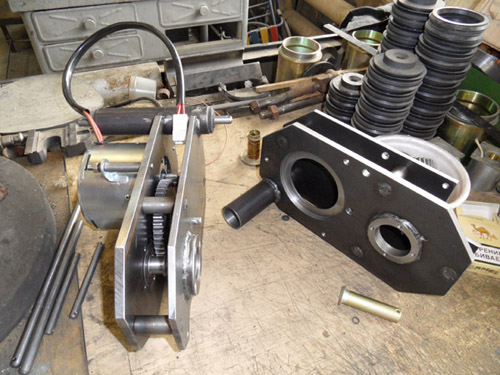

Немного фоток готовых узлов:

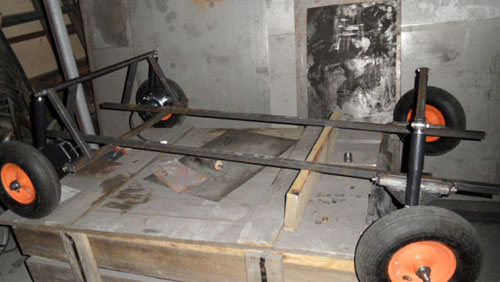

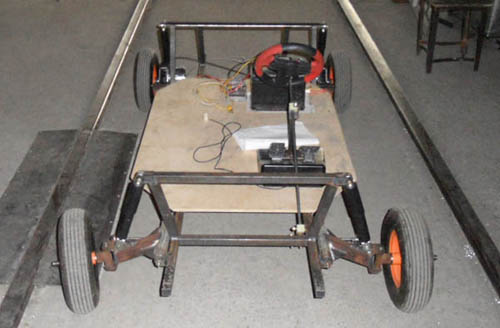

Подсобрал подвеску:
Пока без ШИМа, просто кнопкой через ключи.

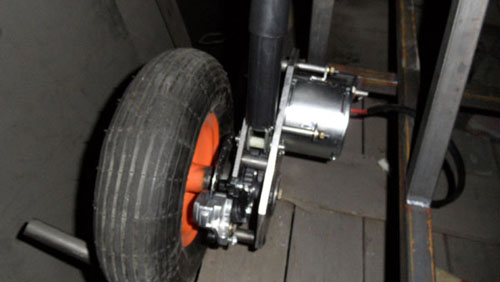

Втулка для заднего колеса точеная, со шпоночным пазом, вставляется в колесо и обваривается по контуру с двух сторон. В первом посте есть фото задних колес. Из редуктора выходит вал, на него насаживается колесо и крепится самодельным болтом.
Передние колеса без изменений, на родных китайских подшипниках, посажены на пруток ф16 мм., только внутри между подшипниками добавлена распорная втулка из 15-ой трубы, чтобы можно было затянуть колеса.

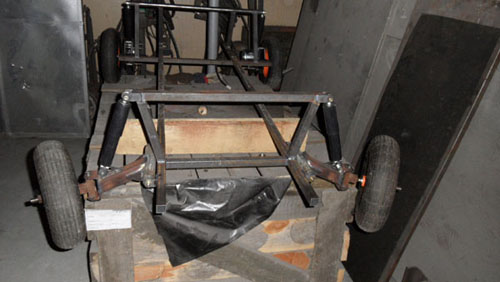

Переделал переднюю подвеску. Удлинил рычаги, перенес точку крепления. Теперь подруливание при работе подвески практически отсутствует, правда подвеска стала жестче.

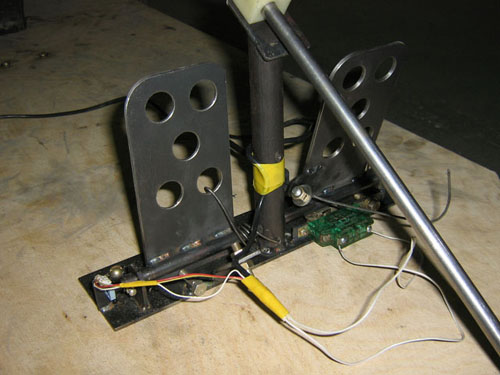

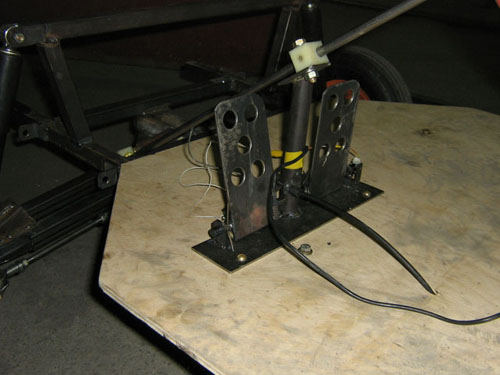

Сварил железный педальный узел взамен пластмассового от компа, теперь есть тормоза.
Так же опробовал ШИМ. Довольно прикольно. Может даже ползать как черепаха. Всё еще думаю как организовать задний ход, уж больно большой ток. Подцепил тут амперметр на 50А – зашкаливает

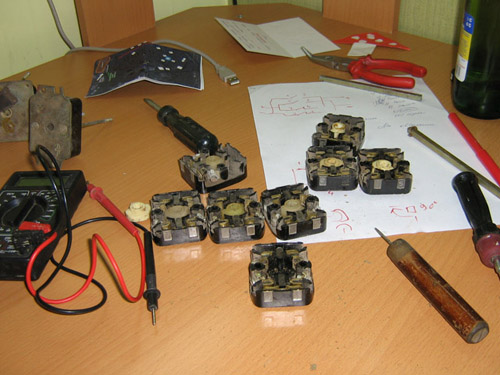

Два переключателя, по четыре блока в каждом, собрал из них один
